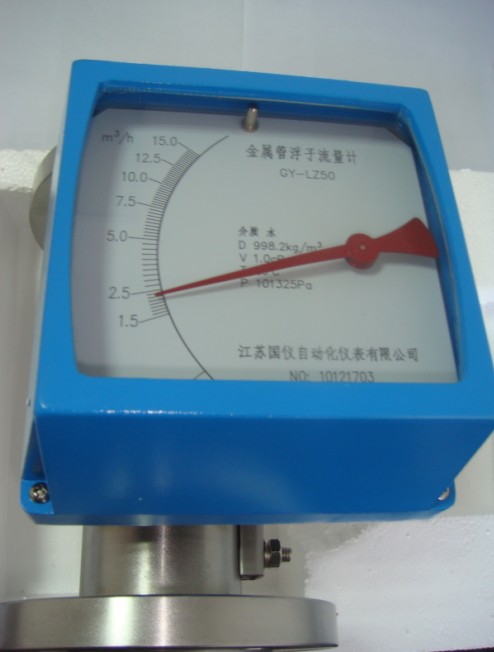

一、金屬管浮子流量計概述
LZ系列金屬管浮子流量計是基于浮子位置測量的一種變面積流量?jī)x表。采用全金屬結構、Modular概念設計，因其具有體積小、壓損小、量程比大（10：1）、安裝維護方便等特點，故廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
LZ系列金屬管浮子流量計的系列產品，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型，按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要示分類，又可分為普通型、本質安全型、隔離防爆型三種。
LZ系列金屬管浮子流量計采用了國際的 Honeywell無接觸檢測磁場角度變化的磁測傳感器、并配以Motorola微處理系統，可實現液晶指示、累積、遠傳輸出（4-20Ma）、脈沖輸出、上下限報警輸出等功能，該型智能信號變送器具有及高的精度和可靠性，完全可以取代進口同類型儀表，且具有性價比高、多參數標定、掉電保護等到特點。
LZ系列金屬管浮子流量計的設計制作還考慮了用戶工藝流向要求，有GY-LZ-24垂直安裝式、GY-LZ-25上進下出安裝式、GY-LZ-26側進側出安裝式、GY-LZ-27底進側出安裝式、GY-LZ-28螺紋連接式、GY-LZ-29R/L水平安裝式等安裝方式可選。
二、金屬管浮子流量計結構原理
LZ系列金屬管浮子流量計由二部分組成：
傳感器———測量管及浮子；
信號變送器———指示器；

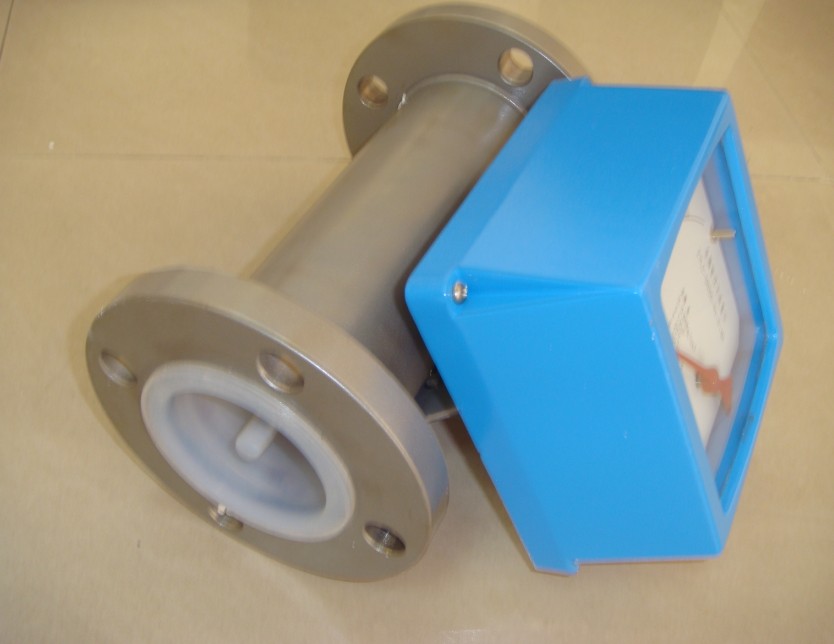

傳感器的觸液材質有四種：不銹鋼、哈氏合金、鈦材、不銹鋼襯PTFE；用戶可根據不同的角液材質，來滿足工藝的耐壓及介質防腐的需要。根據不同的測量要求，用戶在選型時，可以選擇不同的指示器組合，來實現不同的測量要求。 流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時，浮子即相對而言靜止在某個位置，這個位置隨浮子與錐管的環面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
三、金屬管浮子流量計特點
◇模塊化組合設計，維修方便，正常使用免維護
◇單軸、非接觸型磁耦全結構，信號傳輸更穩定
◇雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光
◇智能型具有掉電保護、數據備份及恢復功能
◇全金屬結構，抗震、耐壓、耐溫、防腐
◇短行程、總主250mm，設計安裝更方便
四、 金屬管浮子流量計技術參數
測量范圍:水（20℃）1-200000 l／h 空氣（20℃，0．1013MPa）0．03－4000m3／h 參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：高可達400℃
介質粘度：DN15: <5mPa.s（F15.1-F15.3）
<30mPa.s（F15.4-F15.8）
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20＊1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC 50HZ
電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（大100mA@30VDC內部阻抗100歐）
特殊型：繼電器輸出（觸點容量大5A@250VAC）
脈沖輸出：累積脈沖輸出，小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6
五、金屬管浮子流量計產品選型
|
代號 |
測量管結構 |
|
GY-LZ-24 |
下進上出 |
|
GY-LZ-25 |
下進上橫出 |
|
GY-LZ-26 |
下橫進上橫出 |
|
GY-LZ-27R |
右進左出 |
|
GY-LZ-27L |
左進右出 |
|
|
代號 |
接液材質 |
|
R0 |
0Cr18Ni2Mo2Ti |
|
R1 |
1Cr18Ni9Ti |
|
Rp |
PTFE |
|
T1 |
鈦合金 |
|
Rl |
316L |
|
|
代號 |
管道口徑 |
|
DN15 |
15 |
|
DN25 |
25 |
|
DN50 |
50 |
|
DN80 |
80 |
|
DN100 |
100 |
|
DN150 |
150 |
|
DN200 |
200 |
|
|
代號 |
附加結構 |
|
無 |
|
|
T |
夾套型 |
|
Z |
阻尼型 |
|
G |
高溫型 |
|
Y |
高壓型 |
|
|
代號 |
指示器形式代碼組合 |
|
M1 |
就地指示器，機械指示瞬時流量 |
|
M2 |
供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量 |
|
M3 |
供電型，無機械指示，液晶顯示瞬時/累積流量 |
|
|
代碼 |
供電方式 |
|
無 |
只限M1指示器 |
|
A |
220VAC，4－20mA輸出 |
|
B |
電池供電，無輸出 |
|
C |
24VDC，二線制供電，4－20mA輸出 |
|
D |
24VDC，三、四線制供電，4－20mA輸出 |
|
|
代號 |
防爆標志 |
|
l |
本安iaCT5方型殼體 |
|
d |
隔爆Diibt4園殼體 |
|
|
代號 |
報警或脈沖輸出 |
|
無 |
無報警或脈沖輸出 |
|
K1 |
上限報警或一路脈沖輸出 |
|
K2 |
下限報警或一路脈沖輸出 |
|
K3 |
上、下限報警或雙路脈沖輸出 | |
